在水泥制造、化工、電力以及冶金等行業的物料粉碎過程中經常會使用到錘式破碎機，故它的設計的經濟性與可靠性不僅能夠保證物料粉碎工作的正常運行，同時還能為企業降低粉碎成本，所以在對錘破機進行設計時必須要根據機器的使用環境進行設計，注意轉子軸承公差配合的分析與選擇，只有這樣才能保證錘破的性能。

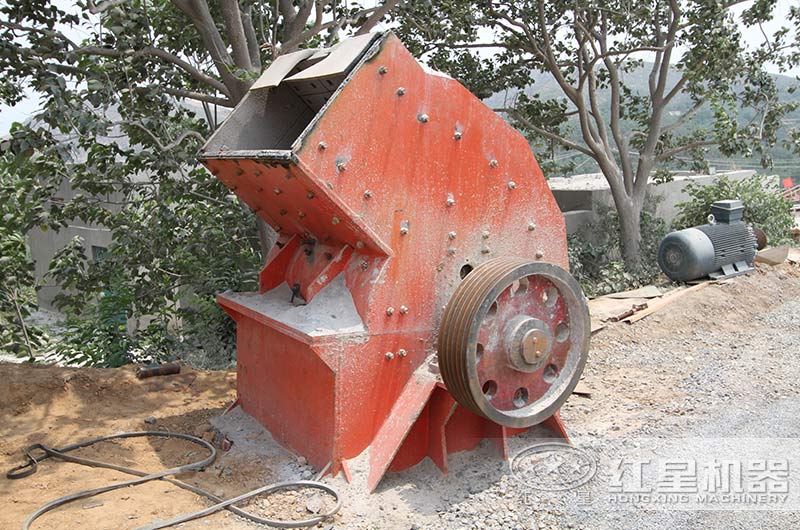

錘破破碎應用生產現場

一、PC1010錘式破碎機簡介

本段就以型號PC1010為大家詳細介紹錘式破碎設備。

PC1010錘式破碎機是冶金、建材、化工和水電等工業部門中細碎石灰石、煤或其他中等硬度以下脆性物料的主要設備之一，它具有生產能力高、破碎比大，破碎質量高等優點。

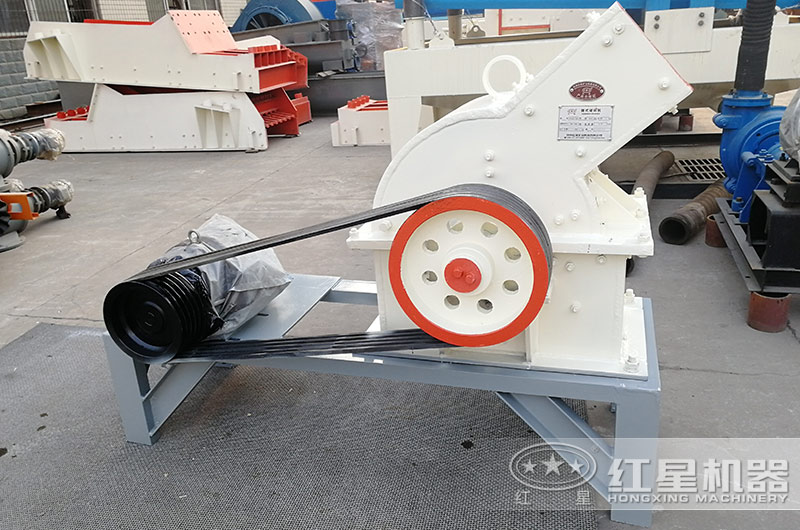

PC系列小型錘破設備

PC1010錘破機的轉子直徑*轉子長度=φ1000*1000，轉子軸承為22228CA/W33，它具有6個錘軸，并且每個錘軸重量為21kg，共有60個轉頭，每只磚頭的重量為12kg，轉子的平均轉速為980r/min。

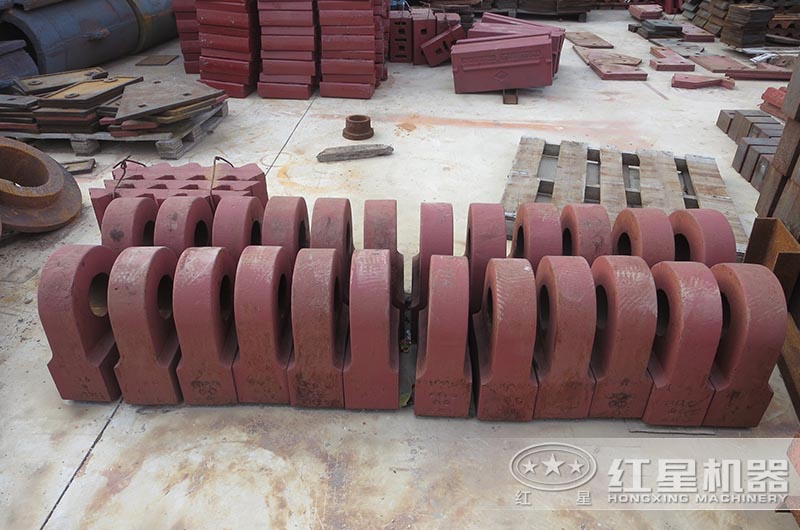

錘式粉碎機主要工作部件-錘頭

還有在設計中PC1010錘破主軸頸選用的公差配合為140k6，而G級精度的3628軸承內徑為1400-0.025，這也就形成了破碎機轉子軸承在一般溫度下為過盈配合，但是如果機器的工作環境達到65攝氏度以上就會使軸頸與內圈之間產生相對運動，而軸頸與內圈的相對運動會產生一部分加劇軸承溫度上升的熱量，同時由于軸頸與內圈的相對運動軸頸處發生粘著磨損導致軸承早期失效，因此在選擇公差配合時必須考慮內圈的熱膨脹量，然后選擇比較合適的轉子軸承公差配合。

二、轉子軸承配合公差值的選取與結果

公差配合值的合理選取，對可靠性能的影響是顯而易見的，它同時也使得加工、裝配變得簡潔而又易于保證，因此在選取破碎機轉子軸承配合公差的數值時必須要考慮其對錘式破碎機性能的影響。

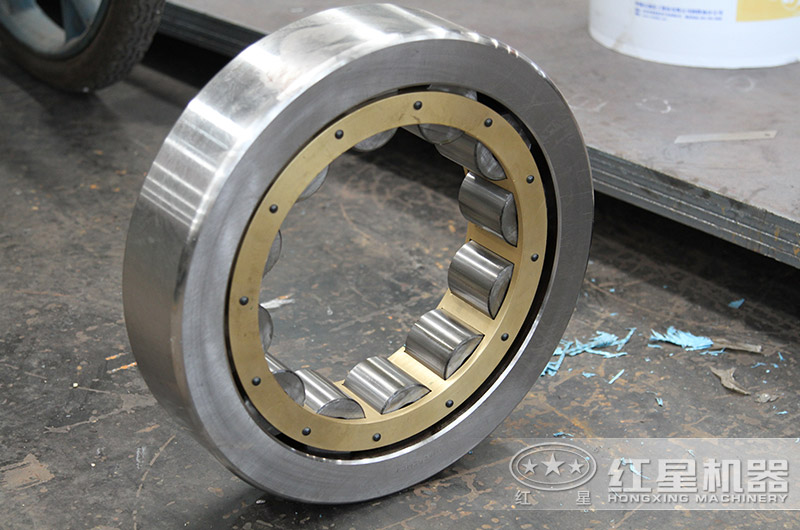

軸承實物圖

一般來說轉子軸承間隙比較小時，轉子軸承之間的壓力就會相對的增加，靈活性就會有一定的降低，同時還會造成轉子軸承一起運動，進而影響破碎機性能。

三、錘式破碎機的軸承公差配合的兩點注意

注意1

我們在選擇錘破機軸承外圈與軸承座孔的公差配合時必須要考慮軸承外圈因受熱而產生的膨脹量，然后保證軸承外圈與軸承座孔之間有足夠的空隙來承受軸承外圈的熱膨脹量。

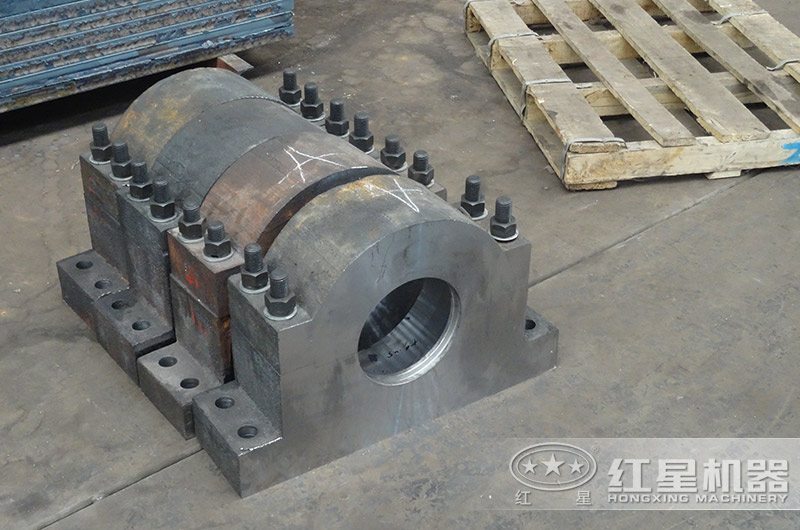

錘式破碎機的軸承座實物圖

注意2

還有當破碎機軸承外圈與軸承座孔之間的公差配合比較大時外圈還可以在沖擊作用下產生比較小的同向位移，這樣就會在一定程度上改變受力點位置，進而延長破碎機軸承外圈的使用壽命。

本文關于錘式破碎設備的干貨分享就到此告一段落，如果您還有其它不懂或者疑惑的問題，可以在線咨詢人工客服，會有技術顧問為您深入剖析。
